Трубопроводные системы Victaulic
Трубопроводы Виктолик (Victaulic) с соединениями, имеющими концевые пазы – самые универсальные, экономичные и надежные из всех имеющихся трубопроводных систем. Их монтаж занимает в три раза меньше времени, чем сварка, а также проще и надежней, чем резьбовое или фланцевое соединение, в результате – с амая низкая стоимость установки.
Продукция Виктолик (Виктаулик), благодаря своему разнообразию и особенностям соединения с помощью пазов, имеет множество преимуществ при применении в различных отраслях промышленности, в их числе – обеспечение жесткого или подвижного соединения труб,способствующего поглощению вибрации и шума без специальных компенсаторов. А также способность поглощения периодических колебаний при повышении сейсмической активности, что также подтверждено документально.
Возможность сборки без пламени или грязного масла и стружки от нарезки, а также с применением минимального количества болтов, чрезвычайно привлекательна для многих потребителей.
Сокращение времени, необходимого для обслуживания, ремонта или добавления деталей; возможность сборки трубопроводов из металлических, пластмассовых и специальных труб; плюс беспрецедентное разнообразие ассортимента продукции расширяет возможности eго применения.
Метод соединения за сч?т концевых пазов разработан для стандартных труб с пазом, накатанным роликом или выточенным, и для тонкостенных труб с пазом, накатанным роликом. Он может быть применен с трубами из различных материалов, в том числе из углеродистой стали, нержавеющей стали, алюминия, меди, ковкого чугуна, PVC и HDPE пластмассами в сочетании с трубами с внутренним покрытием и специальными трубами.
Край трубы подготавливается очень быстро и просто, это может быть сделано в мастерской или на монтажной площадке, при наличии разнообразных инструментов Виктаулик для нанесения пазов. Этим методом можно соединять трубы, диаметр от 15 до 1200 мм. С помощью Vic-Ring можно соединять трубы диаметр до 2600 мм.
Система Виктолик (Victaulic) с простыми (без пазов) краями не требует специальной подготовки труб и применяется в основном для обслуживания, восстановления и обновления конструкций. В дополнение к этому предоставляются различные услуги по проектированию, обслуживанию на месте продажи, инженерно-технической поддержке
Преимущества Victaulic (Виктолик)
Нет опасности воспламенения
Так как метод Виктолик (Виктаулик) – это исключительно механическое болтовое соединение, нет опасности воспламенения при его применении. Оно намного безопаснее и не требует экранирования или слежения за огнем.
Сборка легче и требует меньше болтов, чем фланцевое соединение
Соединение за счет концевых пазов требует всего по два болта для каждой муфты (диаметром до 323,9 мм) . Соосность болтовых отверстий не является критической, как у фланцевых соединений. Также не нужно тратить время на подгонку деталей, а время, затрачиваемое на сборку конструкций, значительно сокращается.
Экономично и практично
Сборка методом Виктолик занимает в пять раз меньше времени, чем сварка, фланцевое или резьбовое соединение, применение этого метода сокращает общую стоимость установки на 20-40%. Стоимость рассчитывается более точно; сроки выполнения определяются более конкретно.
Гибкость
Система Виктолик (Victaulic) является уникальной по своей способности позволять расширение, сжатие и прогиб, что дает возможность при проектировании использовать эти характеристики, применяя публикуемые типовые изделия. В результате, среди возможных вариантов – исключение или сокращение специального дополнительного оборудования для снижения вибрации, петлевых трубных компенсаторов и допуска на усадку.
Прочность
При необходимости соединения стандартных труб, фитингов и клапанов с концевыми пазами, прочность может быть достигнута за сч?т применения стандартных муфт. Запатентованная уникальная конструкция жесткой муфты ZeroFlex из нержавеющей стали или ковкого чугуна, благодаря срезанным наискосок краям, обеспечивает достаточную фиксацию трубы для противодействия скручивающей и изгибающей нагрузкам.
Поглощение сейсмических колебаний
Надежная фиксация клиньев (краев) муфт в пазах по всей окружности трубы позволяет конструкции выдерживать значительное давление и торцевую нагрузку и противостоит смещениям труб в результате воздействия различных внутренних и внешних факторов.
Разнообразные прокладки (уплотнения) для различного применения
Поскольку прокладки (уплотнения) – единственная из соединительных частей, соприкасающаяся с передаваемой по трубопроводу средой, они могут быть использованы со стандартными муфтами, в соответствии с необходимыми требованиями. Изготавливаются из фторэластомеров, ЭПДМ, гидрина и пр. материалов.
Просто выравнивать
Метод соединения при помощи концевых пазов позволяет полное вращение труб, клапанов, фитингов и муфт перед скреплением, что позволяет компенсировать некоторые погрешности при выравнивании и избавляет от необходимости производства двух отверстий, необходимых для фланцевого соединения. Облегчается монтаж в труднодоступных местах.
Компенсация шума и вибрации

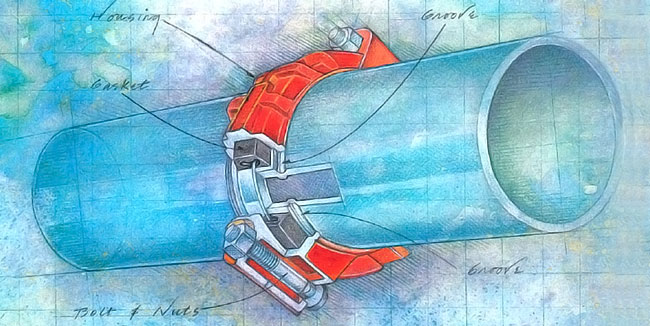

Базовая конструкция отдельных труб с концевыми пазами, уплотненных резиновой прокладкой и зафиксированных хомутами муфты, стянутыми снаружи болтами, снижает передачу шума и вибрации в системе по геометрическим принципам. Независимые испытания подтвердили значительное затухание вибраций.
Легкий доступ к системе и оборудованию
Разборка (для чего необходимо снять всего четыре болта) обеспечивает доступ в систему для очистки, обслуживания, добавления или замены деталей. Дроссельные клапаны Виктолик обеспечивают возможность обслуживания оборудования или систем посредством их изоляции с глухой отсечкой.
